本地服务网络迁移设置问题

发表于 更新于 分类于 阅读次数： 本文字数： 5.3k 阅读时长 ≈ 4 分钟

首先是相关的网络硬件设备的关系

1. 光猫 (Optical Network Terminal / Modem)

  • 核心功能：信号转换。
    • 它将光纤中传输的光信号转换成网线中传输的数字信号（以太网信号），反之亦然。
  • 角色定位：您家庭网络与互联网服务提供商（ISP）网络之间的边界和桥梁。
  • 工作层级：主要工作在物理层和数据链路层。
  • IP地址：
    • WAN侧：从ISP获取一个IP地址。在您的情况下，这是一个公网静态IP。这是您家在互联网上的“门牌号”。
    • LAN侧：它自身也是一个网关，通常拥有一个私网IP地址（如 192.168.0.1或192.168.1.1），并为其下连接的设备（如您的路由器）分配私网IP地址。
  • 常见模式：
    • 桥接模式：此时光猫只做纯粹的信号转换，将网络“透传”给后面的路由器，由路由器进行拨号、获取公网IP和管理内网。这是最推荐的方式。
    • 路由模式：此时光猫不仅完成信号转换，还充当了路由器和网关的角色（就像您当前的设置）。它自己拨号，获取IP，并创建第一个内网。

2. 路由器 (Router)

  • 核心功能：网络寻路与转发。
    • 它连接两个或多个不同的网络（比如您的家庭私网和互联网公网），并根据IP地址决定数据包该往哪里走。
  • 角色定位：不同网络之间的交通警察和翻译官。
  • 工作层级：主要工作在网络层。
  • 关键技术：
    • NAT：这是关键！它将您内网多个设备的私网IP（如 192.168.1.x）“翻译” 成一个对外的公网IP（在您案例中，是路由器的WAN口IP 192.168.0.10，而这个IP最终又被光猫的NAT翻译成公网ip）。这使得您多台设备可以共用同一个公网IP上网。
    • DHCP：通常路由器会为连接它的设备（手机、电脑、服务器）自动分配私网IP地址。
    • 端口转发：将来自外部的、访问特定端口的数据，精准地转发给内网中指定的某台设备。
  • IP地址：
    • WAN口：从一个上层网络设备（这里是光猫）获取IP。在您案例中，是动态获取的 192.168.0.10。
    • LAN口：它自己有一个固定的私网IP（如 192.168.1.1），并创建了一个新的内网网段（如 192.168.1.x）。

3. 网关 (Gateway)

  • 核心功能：网络的出口。
    • 网关是一个逻辑概念，指一个网络通向其他网络的“大门”。对于网络内的设备来说，“网关”就是它们要把数据包发往外部世界时，第一个要投递的地址。
  • 角色定位：默认的下一跳地址。
  • 实体：网关通常不是一个独立的物理设备，而是由路由器或具有路由功能的光猫来扮演这个角色。
    • 在您的服务器看来，它的网关就是路由器的LAN口IP（例如 192.168.1.1）。
    • 在您的路由器看来，它的网关就是光猫的LAN口IP（例如 192.168.0.1）。

联系总结

  • 光猫让物理信号得以接入。
  • 路由器在信号之上建立逻辑网络并管理数据流向。
  • 网关是路由功能的具体体现，是数据流出网络的第一个节点。
  • 在典型的家庭网络中，光猫和路由器可能合二为一（一体机）。在您的设置中，它们是分开的，形成了“光猫（路由模式） -> 路由器 -> 服务器”的双层网络结构。

相关服务的功能

1. NAT - 网络地址转换

核心要解决的问题： IPv4地址枯竭。不可能为互联网上每台设备都分配一个公网IP。

基本思想： "共用门牌号"。让一个局域网内的所有设备共用一个对外的公网IP地址。

工作原理：
NAT设备（通常是您的路由器）扮演了一个"翻译官"和"前台总机"的角色。

  • 出方向（内网设备访问外网）:
    1. 内网设备（如您的手机，IP 192.168.1.101）想要访问谷歌（8.8.8.8）。
    2. 数据包到达路由器，源IP是 192.168.1.101，源端口是随机的一个高端口（如 54321）。
    3. 路由器执行NAT： 它将这个数据包的源IP替换成自己的公网IP（WAN口IP），同时将源端口替换成一个新的随机端口（如 60001）。
    4. 路由器在自己的NAT转换表中记录一条映射关系：(内网IP:内网端口) <-> (公网IP:新端口)，即 (192.168.1.101:54321) <-> (123.183.148.254:60001)。
    5. 修改后的数据包被发往互联网。
  • 入方向（外网响应内网设备）:
    1. 谷歌的响应数据包到达您的路由器，目标地址是 公网ip:60001。
    2. 路由器查询自己的NAT转换表，发现端口 60001 对应着内网的 192.168.1.101:54321。
    3. 路由器执行反向NAT： 它将数据包的目标IP改回 192.168.1.101，目标端口改回 54321。
    4. 修改后的数据包被转发给内网的正确设备。

在您场景中的应用：
您设置的端口转发 是一种特殊的、预设的静态NAT规则。它告诉路由器："无论谁，只要访问我公网IP的 12354 端口，就直接转发给内网的 192.168.1.100 的指定端口，无需查询动态NAT表。"

2. DHCP - 动态主机配置协议

核心要解决的问题： 手动为网络中的每一台设备配置IP地址、子网掩码、网关、DNS等参数极其繁琐且容易出错。

基本思想： "自动配置服务"。让设备一接入网络，就能自动获取所有必要的网络配置信息。

工作过程（DORA四步曲）:
这个过程在您设备开机或连接WiFi时瞬间完成。

  1. D - Discover（发现）:
    • 新接入的设备（DHCP客户端）在本地网络中以广播形式发送一个 DHCP发现包，大喊："有没有DHCP服务器啊？我需要一个IP地址！"
  2. O - Offer（提供）:
    • 网络中的DHCP服务器（通常是路由器）听到广播后，从自己的IP地址池中挑选一个空闲的IP，然后向客户端发送一个 DHCP提供包，说："我用这个IP地址给你，你要不要？"
  3. R - Request（请求）:
    • 客户端可能会收到多个提供（如果网络中有多个DHCP服务器），它会选择其中一个，然后再次广播一个 DHCP请求包，宣布："我接受这个IP地址！"
  4. A - Acknowledgment（确认）:
    • 被选中的DHCP服务器最终发送一个 DHCP确认包，正式将该IP地址分配给客户端，并附上租期、子网掩码、默认网关、DNS服务器等完整信息。

在您场景中的应用：

  • 您的路由器从光猫那里通过DHCP获取了 192.168.0.10 这个IP。
  • 您的服务器从路由器那里通过DHCP获取了 192.168.1.100 这个IP。

数据在网络上传输的过程

核心原理：协议栈与封装

想象一下寄一封国际信件：

  1. 您用中文写下内容（应用层）。
  2. 把信纸放进信封，用英文写上收件人姓名和街道地址（传输层/网络层）。
  3. 再把信封放进一个大邮包，邮包上用邮政系统通用代码写上目的国家/城市/邮编（数据链路层）。
  4. 邮包被装上飞机（物理层）。

尽管全程运输的都是"同一个物理实体"，但不同环节的人根据不同的"格式约定"（语言/代码）来读取和处理信息。

网络通信也是如此，它遵循一个标准的模型（如TCP/IP模型）。

数据格式的识别：逐层解封装

接收端的网卡和操作系统会执行一个与发送端完全相反的、自底向上的过程，称为解封装。每一层都只理解和处理自己那一层的"信封"，然后将其内部数据传递给上一层。

以下是每一层如何识别和处理数据的详细过程：

1. 物理层：从信号到比特

  • 输入：电信号（网线）、光脉冲（光纤）、电磁波（Wi-Fi）。
  • 处理：网卡根据物理介质的编码方案（如曼彻斯特编码、NRZ等）将模拟信号解码成数字的比特流（0和1）。
  • 关键：这一步只关心时序、电压/光强，将连续的信号流转换成离散的比特流。它不关心比特的含义。

2. 数据链路层（如以太网）：从比特到帧

  • 目标：识别一个完整的数据块（帧） 的开始和结束，并交给正确的上层协议。
  • 输入：物理层上传的原始比特流。
  • 如何识别帧？
    • 前导码和帧起始定界符：以太网帧以一段固定的101010...序列开始，最后以10101011结束。这就像"注意，下面开始是一封信！"的喊话，让接收方进行时钟同步，并精确地找到帧的开始位置。
  • 如何解析帧内容？
    • 帧有非常严格的格式。接收方"知道"：
      1. 紧接在定界符后面的是14字节的帧头。
      2. 这14字节中，前6个字节是目标MAC地址，接着6个字节是源MAC地址，最后2个字节是类型字段。
    • 接收方读取目标MAC地址，如果与自己的MAC地址或不匹配（且不是广播/组播），则直接丢弃该帧。
    • 如果地址匹配，它读取类型字段。这个2字节的代码告诉操作系统帧内部封装的是什么数据。
      • 0x0800 -> 这是IPv4数据包，交给网络层的IP协议处理。
      • 0x86DD -> 这是IPv6数据包。
      • 0x0806 -> 这是ARP请求/应答。
  • 如何知道帧结束了？
    • 以太网帧有最小和最大长度限制。接收方还会计算帧校验序列，与帧尾的FCS进行比较，如果出错则丢弃。这标志着帧的可靠结束。
  • 输出：剥离帧头和帧尾，将中间的"数据"部分（现在称为IP数据包）根据"类型字段"的指示，传递给对应的网络层协议（如IP协议）。

3. 网络层（IP）：从帧到包

  • 目标：将数据包路由到最终目的地。
  • 输入：数据链路层上交的IP数据包（仍然是一串二进制）。
  • 如何解析？
    • IP头也有固定格式。接收方"知道"IP头的第一个字节的前4位是版本。
      • 如果这4位是0100（十进制4），它就是IPv4包，按IPv4头格式解析。
      • 如果这4位是0110（十进制6），它就是IPv6包，按IPv6头格式解析。
    • IPv4头中有一个固定的头长度字段（IHL），告诉接收方IP头有多长（通常是20字节）。
    • 接收方读取目标IP地址。如果这个地址与自己的IP地址不匹配（且设备不是路由器），它可能会丢弃该包。
    • 它读取协议字段。这个1字节的代码告诉操作系统数据包内部封装的是什么。
      • 6 -> 这是TCP段，交给传输层的TCP协议处理。
      • 17 -> 这是UDP数据报。
      • 1 -> 这是ICMP包（Ping命令用的）。
  • 输出：剥离IP头，将内部的"数据"部分（现在称为TCP段或UDP数据报）根据"协议字段"的指示，传递给对应的传输层协议。

4. 传输层（TCP/UDP）：从包到段

  • 目标：将数据交给正确的应用程序。
  • 输入：网络层上交的TCP段或UDP数据报。
  • 如何解析？
    • TCP/UDP头也有固定格式。接收方读取目标端口号。
    • 端口号就是一个"应用程序的地址"。操作系统维护着一个表，记录着哪些程序在监听哪些端口。
      • 例如，80端口通常对应Web服务器，53端口对应DNS服务。
    • 当数据到达时，操作系统查看目标端口号（如12354），发现这个端口被您部署的服务器进程监听者，于是就将这个数据段交给该进程。
  • 输出：剥离TCP/UDP头，将最终的"应用数据"交给指定的应用程序。

5. 应用层：从段到有意义的数据

  • 输入：传输层上交的原始二进制数据。
  • 如何解析？
    • 应用程序根据应用层协议（如HTTP、FTP、DNS、SMTP）来解析这些数据。
    • 这些协议定义了严格的语法。例如，HTTP协议规定，请求的第一行必须是 方法 SP URI SP HTTP版本 CRLF。
    • 应用程序的代码被编写来"理解"这种语法。它会逐字节读取，寻找空格、换行符等分隔符，从而解析出"这是一个GET请求"，"请求的资源是/index.html"等信息。

总结：为什么能识别？

  1. 严格的分层：每一层只关心自己层的格式，处理完后交给上一层，职责分明。
  2. 固定的格式规范（协议）：每一层的"信封"都有国际标准定义的固定格式。接收方严格按照这个已知的格式去"丈量"和"解读"二进制流。
    • "前6字节是MAC地址"
    • "第23-24字节是类型字段"
    • "IP头的第10字节是协议字段"
  3. 自描述的字段：数据本身包含了如何解读后续数据的线索，如IP版本字段、TCP端口号、HTTP方法等。
  4. 共同的"语言"：通信的双方必须事先约定好使用相同的协议栈（如TCP/IP），否则就是"鸡同鸭讲"，无法理解。

最终，通过这一系列精密、标准化的"拆信封"过程，您服务器上的应用程序最终收到的，就是一段它能够理解和处理的、有意义的应用数据，而这一切的起点，仅仅是网线里的一串0和1。

具体的路由转发的设置

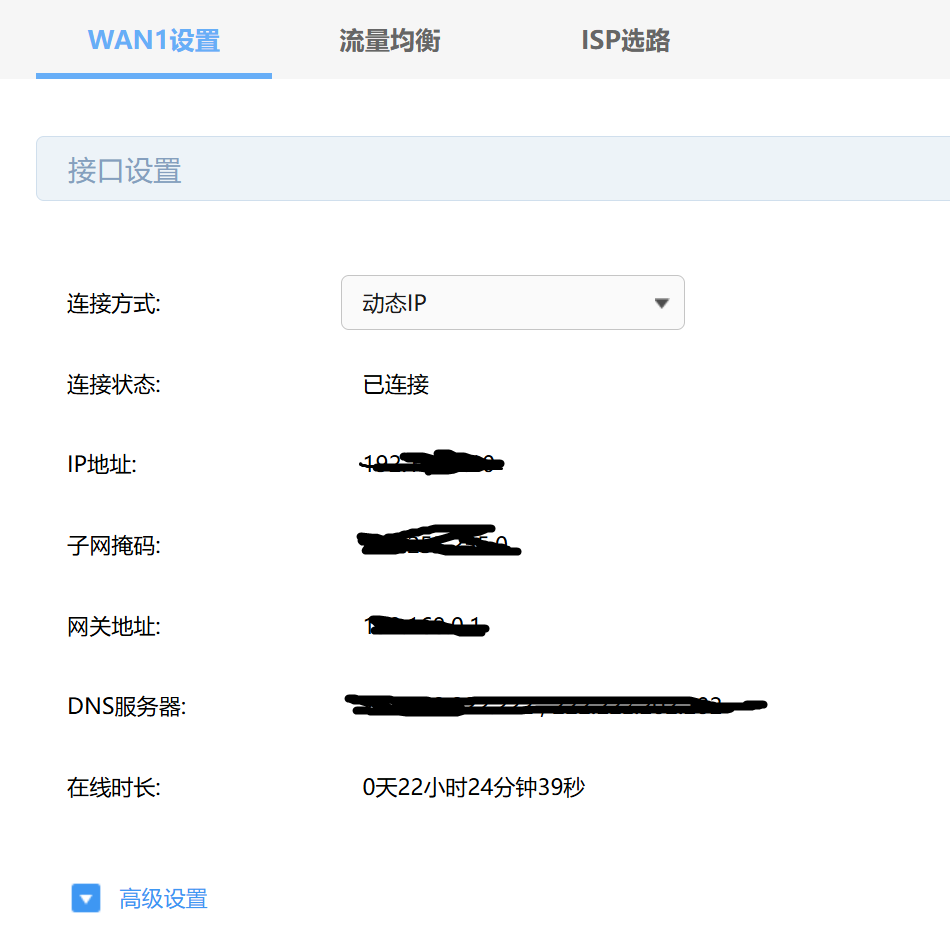

1.首先查看服务器对应的网关（也就是上一层的路由器）的ip地址

2.在路由器的上一层网关（光猫或者是其他路由器）配置NAT服务

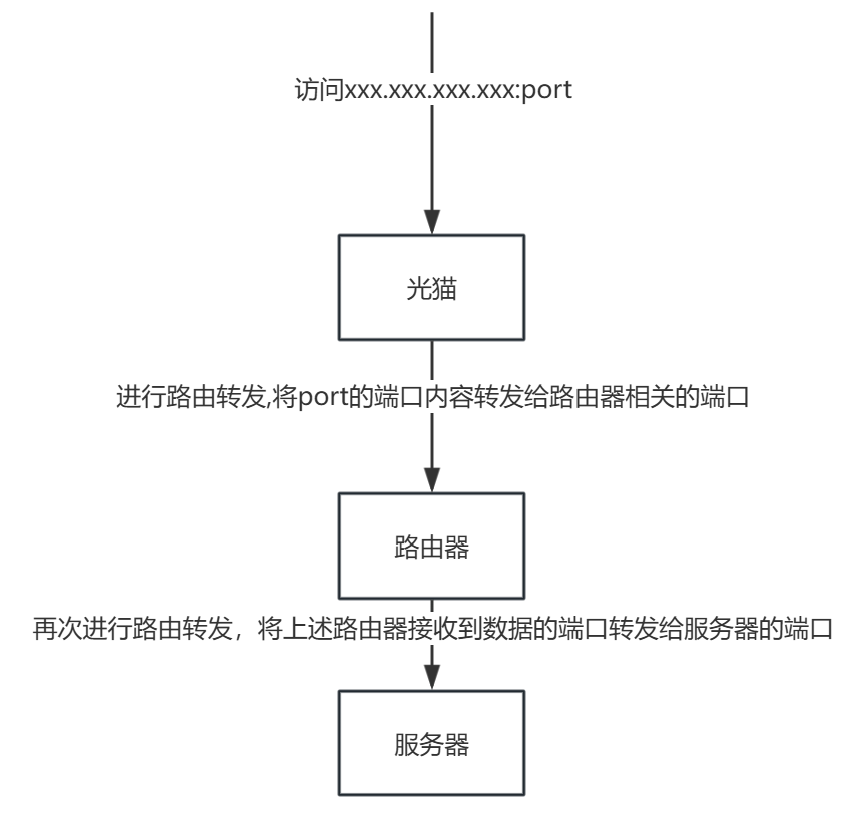

3.整体数据的流程

重新设置后沙果服务出现的问题以及解决的办法

1.emqx服务器出现问题

设备无法连接服务器，mqttx无法连接服务器。

如何解决：直接将后端的sagooiot服务重启。（./opt/sagoo/sagooiot/bin/curl.sh start）
